Fontes de Alimentação Comutadas 12 VDC (13,8 VDC)
com Carregador de Bateria em Caixa Metálica
Gama Compacta

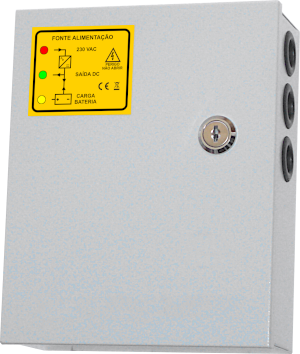

MPSUC40W12 |

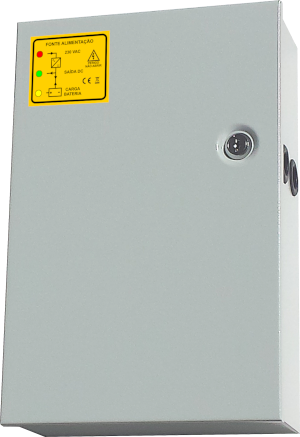

MPSUC70W12 |

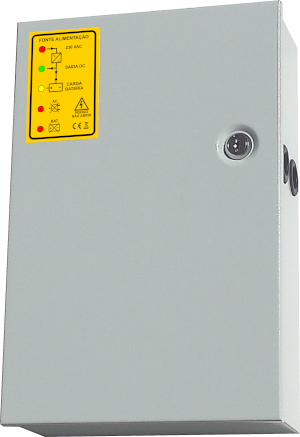

MPSUC140W12-R |
| MPSUC40W12 | MPSUC70W12 | MPSUC140W12-R | ||
| Saída | Volt | 13,8 VDC | ||
|---|---|---|---|---|
| Amp. | 3 A | 5 A | 10 A | |
| Potência | 40 Watt | 70 Watt | 140 Watt | |
| Espaço para bateria | 12 V / 7 AH | 12 V / 17 AH | ||
| Energia da Bateria | 84 Watt-Hora | 204 Watt-Hora | ||
| Autonomia @ corrente | 12V/17AH | --- | --- | 60 min. @ 10 A |
| 12V/7AH | 90 min. @ 3 A | 45 min. @ 5 A | 18 min. @ 10 A | |
| 12V/4AH | 45 min. @ 3 A | 25 min. @ 5 A | não aconselhado | |
| Tensão Entrada | 190 ~ 265 VAC | |||
| Frequência | 50 ~ 60 Hz | |||
| Eficiência típica | > 85% | |||
| Ripple & ruído | < 120 mVpp | |||
| Carga de Bateria | 13,8V / 0,8A max. | 13,8V / 1A max. | ||
| Protecções | Primário | Fusível 2 A | Fusível 2 A | Fusível 3,15 A |
| Sobrecarga | 3,6A ±5% (soluço) | 6A ±5% (soluço) |
12A ±5% (soluço) | |
| Sobretensão | 16V ±5% - modo soluço, recuperação automática | |||
| Curto-circuito | Modo soluço, recuperação automática | |||
| Descarga de bateria | Corte a 10V ±2%, recupera somente com restauro de AC | |||
| Inversão de polaridade de bateria | Bateria desligada do sistema, sem intervenção na saída | |||
| Indicadores | Vermelho-1 | Entrada AC presente | ||
| Verde | Saída DC presente | |||
| Amarelo | Intermitente: Bateria em carga Contínuo: Bateria carregada |
|||
| Vermelho-2 | --- | Alarme: Falta de AC | ||
| Vermelho-3 | --- | Alarme: Bateria < 11V | ||
| Saídas de avaria | opcional (ver abaixo) | Saídas de contactos de relés para Falta de AC e Bateria em Baixo | ||
| Operação ambiental | -20 a +50ºC, 20 a 80% Humidade relativa | |||
| Normas / Directivas | EMC: EN55022: 2010, EN55024: 2010, EN61000-3-2: 2014, EN61000-3-3: 2013 LVDS: EN 62368-1-2014-A11-2017 |
|||
| Armário | Chapa 0,8 mm coberta a epoxy RAL 7035, com fechadura | |||
| Dimensões mm (LxAxP) | 165 x 205 x 75 | 195 x 265 x 75 | 195 x 295 x 90 | |
| Peso | 0,95 Kg | 1,4 Kg | 1,8 Kg | |
| Versão c/ relés de avaria | MPSUC40W12-R | MPSUC70W12-R | Incorporada | |
| Versão c/ repartidor | MPSUC40W12-4 (4 saídas) | MPSUC70W12-8 (8 saídas) | MPSUC140W12-R8 (8 saídas) | |
