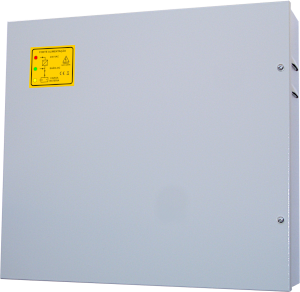

Fontes de Alimentação Comutadas 12 VDC (13,8 VDC)
com Carregador de Bateria em Caixa Metálica
Gama Autonomia
MPSUCX70W12 |
MPSUCX140W12-R |
| MPSUCX70W12 | MPSUCX140W12-R | ||
| Saída | Volt | 13,8 VDC | |
|---|---|---|---|
| Amp. | 5 A | 10 A | |
| Potência | 70 Watt | 140 Watt | |
| Espaço para bateria | 2 x 12 V / 17 AH | ||
| Energia da Bateria | 2 x 204 Watt-Hora (paralelo de baterias) | ||
| Autonomia @ corrente | 2 x 12V/17AH | 5 h 30 min @ 5 A | 2 h 30 min. @ 10 A |
| 1 x 12V/17AH | 2 h 30 min. @ 5 A | 60 min. @ 10 A | |
| 2 x 12V/7AH | 1 h 10 min. @ 5 A | 45 min. @ 10 A | |
| 1 x 12V/7AH | 45 min. @ 5 A | 10 min. @ 10 A | |
| Tensão Entrada | 190 ~ 265 VAC | ||
| Frequência | 50 ~ 60 Hz | ||
| Eficiência típica | > 85% | ||
| Ripple & ruído | < 120 mVpp | ||
| Carga de Bateria | 13,8V / 0,8A max. | 13,8V / 1A max. | |
| Protecções | Primário | Fusível 2 A | Fusível 3,15 A |
| Sobrecarga | 6A ±5% (soluço) |
12A ±5% (soluço) | |
| Sobretensão | 16V ±5% - modo soluço, recuperação automática | ||
| Curto-circuito | Modo soluço, recuperação automática | ||
| Descarga de bateria | Corte a 10V ±2%, recupera somente com restauro de AC | ||
| Inversão de polaridade de bateria | Bateria desligada do sistema, sem intervenção na saída | ||
| Indicadores | Vermelho-1 | Entrada AC presente | |
| Verde | Saída DC presente | ||
| Amarelo | Intermitente: Bateria em carga Contínuo: Bateria carregada |
||
| Vermelho-2 | --- | Alarme: Falta de AC | |
| Vermelho-3 | --- | Alarme: Bateria < 11V | |
| Saídas de avaria | opcional (ver abaixo) | Saídas de contactos de relés para Falta de AC e Bateria em Baixo | |
| Operação ambiental | -20 a +50ºC, 20 a 80% Humidade relativa | ||
| Normas / Directivas | EMC: EN55022: 2010, EN55024: 2010, EN61000-3-2: 2014, EN61000-3-3: 2013 LVDS: EN 62368-1-2014-A11-2017 |
||
| Armário | Chapa 0,8 mm coberta a epoxy RAL 7035 | ||
| Dimensões mm (LxAxP) | 375 x 340 x 105 | ||
| Peso | 3,5 Kg | 3,5 Kg | |
| Versão c/ relés de avaria | MPSUCX70W12-R | Incorporado | |
| Versão c/ repartidor | MPSUCX70W12-8 (8 saídas) | MPSUCX140W12-R8 (8 saídas) | |
